您現在的位置：首頁 > 產品中心 > 灌膠機系列 > 雙供膠系統灌膠機
雙供膠系統灌膠機類別：雙供膠系統灌膠機
| 操作原理：
1、程序編輯:實物編緝，再陳例即可
2、將已編輯程序儲存，同類產品調出即可.
3、灌膠頭運動，泵體（步進電機驅動）供膠
4. 運動軌跡：直線.曲線.點.方框.圓.W型,S型.可走任意不規則軌跡.
5、Z軸上下運動方式采用滾珠軸絲桿快速反應.
6、選擇那種膠水,只要在控制卡上選擇就好.
| 灌膠速度：
1、灌膠頭運行速度：0-600mm/s
2、機器行程：800*800*100mm，
3、供膠速度：0.5-20/s(灌膠頭運行速度和供膠速度綜合起來即為灌膠速度)
| 應用產品（800*900MM內）
1、燈條類：小模組、軟燈條、硬燈條等
2、燈具類：小模組、洗墻燈、投光燈、線條燈等
3、電子類：防水電源、變壓器、線路板等
4、各類非標型灌膠
B.1:1的膠水的配置.
|
1 |
配膠比例 |
3:1到2:1的環氧樹脂 |
|
2 |
攪拌方式 |
動態攪拌 |
|
3 |
機器行程 |
800*900*100mm |
|
4 |
編程方式 |
示教編程 |
| 5 |
應用產品 |
800*900mm以內燈條、燈具、模組 |
|
6 |
外型尺寸 |
1800*1350*1480mm |
|
7 |
（A泵） |
3.6齒輪泵(臺灣碩宏) |
|
8 |
（B泵） |
3.6齒輪泵(臺灣碩宏) |
|
9 |
膠桶容量 |
A缸25L，B缸25L配恒溫裝置 |
|
10 |
出膠流量 |
2-15g/s |
|
11 |
出膠頭 |
標配單頭，根據產品不同可選配多頭 |
|
12 |
輸入氣壓 |
0.5-0.7Mpa |
|
13 |
機器功率 |
2000W |
|
14 |
供電電壓 |
AC220V±10%,50HZ |
| 設備配置:
|
1 |
控制系統 |
信捷PLC+運動控制卡+7.2寸昆侖通態觸摸屏 |
|
2 |
軟件系統 |
中湖自主研發，國內同行一家研發出軟件防誤操作功能、防呆自動停機功能 |
|
3 |
運動電機 |
YAKO原裝電機 |
|
4 |
計量泵體 |
精密調校耐磨型 |
|
5 |
截止系統 |
中湖自主研發制造 |
|
6 |
混合裝置 |
中湖自主研發制造 |
|
7 |
攪拌電機 |
減速電機 |
|
8 |
機架材質 |
A3*3mm制造 |
| 9 |
滑動裝置 |
臺灣HIWIN |
| 10 |
混合管清洗 |
自主研發 |
| 設備功效
|
1 |
友好簡潔的操作界面 |
防呆式操作程序設計，操作簡潔、實用，普通工人5分鐘即可學 會全部操作方法 |
|
2 |
高端進口電控系統 |
主要電器部分布線，防塵，防靜電，都達到國外標準
采用高精度運動控制系統 |
|
3 |
膠量檢測反饋功能 |
膠桶部分配備低液位報警功能，適時提醒補充膠水
|
|
4 |
膠水過濾四重保護 |
過濾保護措施，降低機械泵體的故障發生機率，防止膠水內雜質流入膠水管道 |
| 5 |
超大工作臺面 |
能夠同時擺放多個產品，機器自動連續作業，擁有更高效率 |
|
6 |
設備運行更平穩 |
整體機架采用超厚穩固材料，有效解決機器高速運動時的機體抖動，提高生產穩定性和精度 |
|
7 |
高精度機械泵體 |
精密調校耐磨型 |
| 8 |
全自動機械攪拌 |
AB膠混合采用動態、機械攪拌，攪拌速度0-3000rpm可調
|
| 9 |
高精度的作業動作 |
采用HIWIN線性滑軌與高精度平衡塊，保證作業精度 |
|
10 |
膠桶加熱 |
采用進口高品質安全系數可靠的硅膠片發熱，超強保護 |
| 11 |
膠桶抽真空 |
解決膠桶里面的氣泡問題 |
六、核心供膠齒輪泵特點：
齒輪泵結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不敏感、轉速范圍大、能耐沖擊性負載，維護方便、工作可靠。齒輪泵采用多級密封機構并采用進口密封件及進口齒輪（硬度達HRC62度以上，以保證高耐磨性、長壽命性）；
本公司齒輪泵還有以下特點：
1、高精度、可變量、不間斷、長壽命的流體計量配比核心部件；
2、制作工藝精密，耐磨耐腐蝕，幾乎可做到免維護；
3、適合高低粘度及固液混合流體，適用膠水：環氧、硅膠、PU；
4、采用步進電機帶動齒輪泵供膠，調節步進電機的轉速來調節出膠量大小。
原理：
齒輪泵的原理是很簡單的，即它的基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
| 三軸運動灌膠特點
1、操作簡單方便：觸摸屏顯示操作；全中文界面，各項參數記錄，顯示，報警；針對每種產品提供相應夾具，工人培訓簡單，節約培訓時間和培訓費用；
2、膠量控制精確：所有關鍵部件均采用進口產品，在保證高速、精度的同時，滿足自動化生產條件下的高可靠性的要求。
| 配膠部分主要特點：
1、配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
2、比例設定調節，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。
3、操作簡單方便，程序編輯簡單，拆裝簡單方便，直接將A B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。
4、根據膠水性能，A料桶帶有恒溫裝置，B膠料桶密封性好防止揮發，液位感應裝置，當膠水低于這個液位時自動報警，添加相應膠水
5. 清洗方便，A B膠混合部分只有出膠口的攪拌管，所以清洗部分只有攪拌管，其他部分都不用清洗，如果下班或要停下一段時間才灌膠只需要按下自動清洗按鈕將攪拌管清洗干凈就行，沒有耗材。
| 灌膠機技術特點：
1、膠水比例任意可調：不局限于使用比例為1:1的膠水，對于這一技術瓶頸我們率先打破。
2、任意選擇膠水供應商：因?yàn)闄C(jī)器具有智能配比膠水的功能，不局限于1:1的膠水。
3、為企業節省成本：一臺機器可替代多個員工，一年即可將機器的錢省出來。
4、為企業減少管理和招聘的負擔。減少員工、管理員的負擔，管理層可更多的把精力放在生產的管理上；人事招聘人員也免除了“招人難”的問題，很多隱性成本就降低了。
5、公司有多位設計經驗豐富（10年灌膠機設計開發經驗）的工程師為機器的日后維護、升級保駕護航。在生產工藝上也能給出一些建議。
6、公司產品定位明確。與市場其他同類型公司的策略有所不同，我司秉承“一切為了客戶，為了客戶一切，為了一切客戶”的精神，精工細雕，做高品質產品，走高定位市場，靠客戶口碑立足市場。不謀短暫利益。

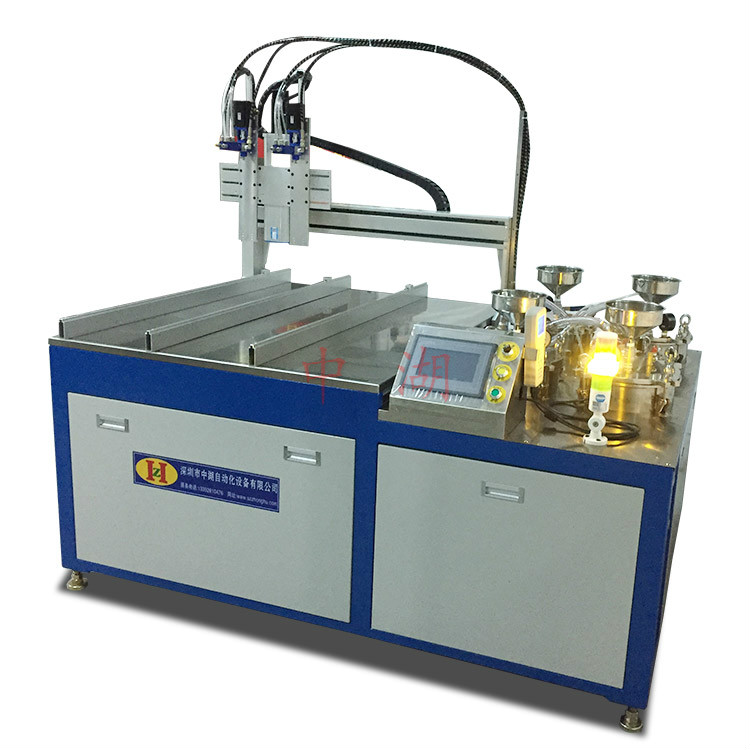

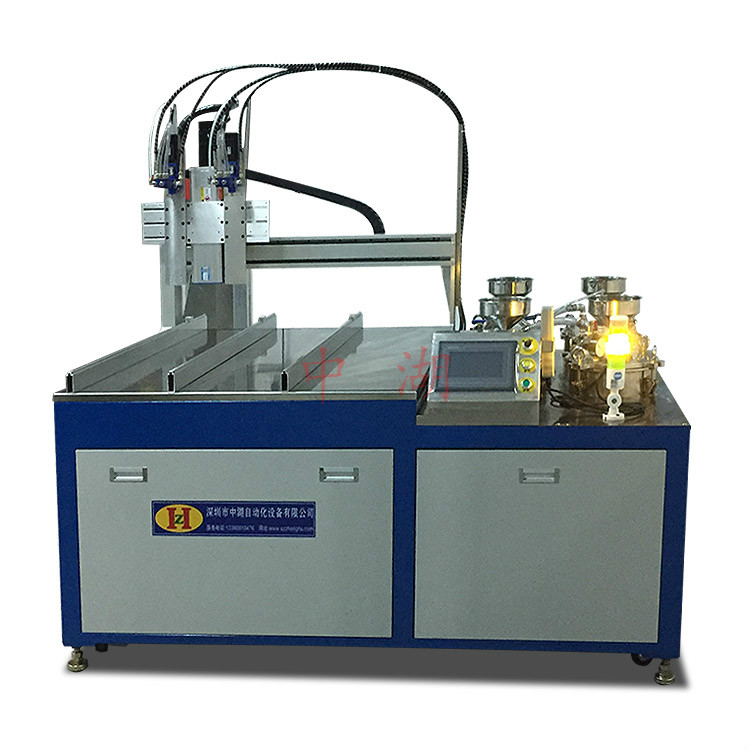

| 雙供膠系統AB雙液灌膠機設備參數:
A.10:1到2:1的膠水的配置.
|
1 |
配膠比例 |
10:1到2:1的環氧樹脂 |
|
2 |
攪拌方式 |
動態攪拌 |
|
3 |
機器行程 |
800*900*100mm |
|
4 |
編程方式 |
示教編程 |
| 5 |
應用產品 |
800*900mm以內燈條、燈具、模組 |
|
6 |
外型尺寸 |
(L) 1800*(W)1350*(H)1480mm |
|
7 |
主泵（A泵 |
3.6齒輪泵(臺灣碩宏) |
|
8 |
附泵（B泵） |
1.2齒輪泵(臺灣碩宏) |
|
9 |
膠桶容量 |
A缸25L，B缸25L配恒溫裝置 |
|
10 |
出膠流量 |
2-12g/s |
|
11 |
出膠頭 |
標配單頭，根據產品不同可選配多頭 |
|
12 |
輸入氣壓 |
0.5-0.7Mpa |
|
13 |
機器功率 |
20000W |
|
14 |
供電電壓 |
AC220V±10%,50HZ |
